R1A - Displaytausch - Modelljahr 2019-2021

Zeitaufwand: 5 min

Schwierigkeitsgrad: Leicht

Hinweise

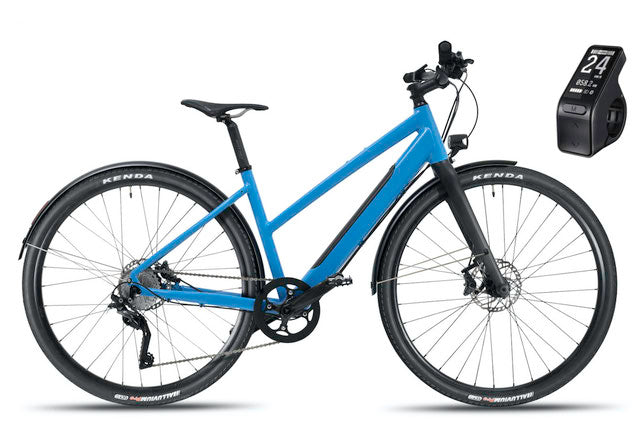

Dies ist die Anleitung für den Displaytausch des Model 2 mit Modelljahr 2019 - 2021. Modelljahr 2019 - 2021: Zu erkennen an Bedieneinheit mit integriertem Display:

Benötigtes Werkzeug

• Innensechskant 2,5 mm
• Seitenschneider

Benötigte Ersatzteile

• Bedieneinheit Mini-Display (Topology)
• Kabelbinder 2,5 mm
• Schwarzes Isolierband

Reparaturanleitung

Bei einem Defekt des Displays (Tasten, Anzeige etc.) muss das Display getauscht werden. Das Displaykabel muss abgesteckt werden und die 2.5 mm Schraube an der Bedieneinheit gelöst werden für den Austausch.

1. Schritt

Sicherstellen, dass der Akku nicht im Fahrrad ist.

2. Schritt

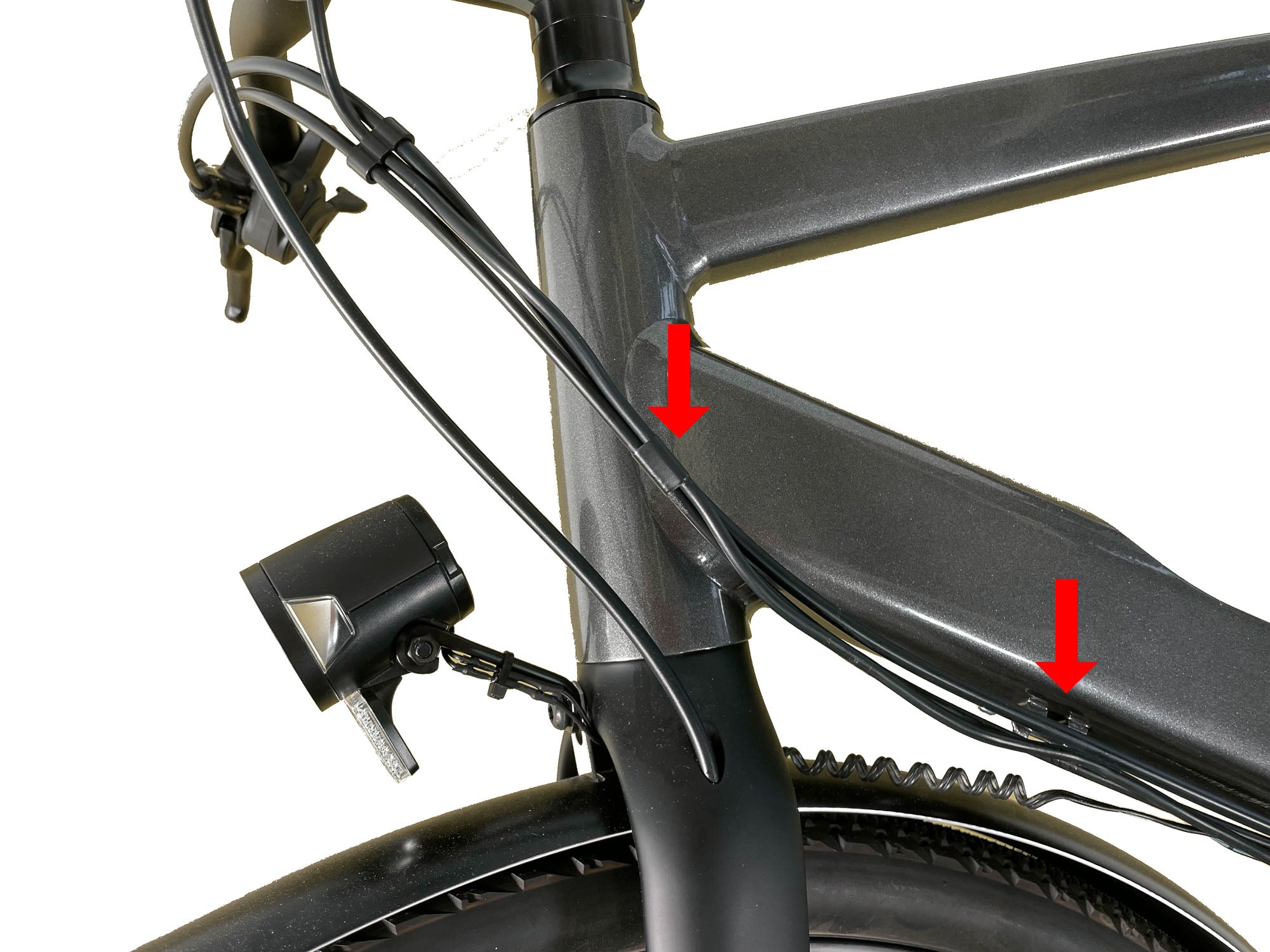

Den obersten Kabelbinder am Unterrohr durchtrennen und das Isolierband entfernen.

Darauf achten, dass keine anderen Kabel/Leitungen beschädigt werden.

3. Schritt

An der Verbindungsstelle des Displaykabels den Stecker trennen.

Dazu die Stecker gerade auseinander ziehen (keine Wackelbewegung, kein Knicken, kein Drehen)

4. Schritt

Die Schraube mit dem Innensechskant (2,5 mm) lösen und die alte Bedieneinheit abnehmen.

5. Schritt

Die neue Bedieneinheit mit dem Innensechskant (2.5 mm) und der mitgelieferten Schraube am Lenker befestigen.

WICHTIG: Die Schraube nur mit maximal 0,8 Nm festziehen. Die Bedieneinheit beim Festschrauben leicht bewegen. Sobald die Bedieneinheit sich nicht mehr bewegen lässt, sofort aufhören mit schrauben. Wenn die Schraube zu fest angezogen wird, kann die Halterung brechen.

6. Schritt

Das Kabel der Bedieneinheit wieder verbinden mit dem Fahrrad.

Dazu die Pfeile auf den Steckern beachten für die korrekte Steckrichtung. (Pfeil auf Pfeil, ohne es zu drehen/knicken)

WICHTIG: Kein Kontaktspray/Fett/Öl oder ähnliches auf die Kontakte/Stecker sprühen/schmieren. Der Stecker lässt sich sonst nur sehr schwer trennen.

8. Schritt

Den mitgelieferten Kabelbinder wieder am Unterrohr befestigen mit allen Kabeln und Leitungen.

Die Leitungen wieder mit Isolierband fixieren.

Abschluss

Glückwunsch. Du hast es geschafft!
