R3 - Vorderlicht wechseln

R3 - Vorderlicht wechseln

Zeitaufwand: 10 min

Schwierigkeitsgrad: Mittel

Hinweise

Es darf nur ein Licht mit 12V und maximal 5W verbaut werden.

Benötigtes Werkzeug

  • Innensechskant (4 mm)
  • Gabelschlüssel (10 mm)
  • Seitenschneider
  • 2x Spitzzangen

Benötigte Ersatzteile

  • Vorderlicht
  • Kabelbinder (2,5 mm)

Reparaturanleitung

Das Vorderlicht wird abgesteckt, abgeschraubt und abgenommen.

1. Schritt

Den e-Antrieb ausschalten.

2. Schritt

Die Kabelbinder durchtrennen, mit dem Seitenschneider.


3. Schritt

Die Lichtkabel trennen. Dazu die Spitzzangen an den Kabelschuhen (NICHT an den Kabeln) ansetzen und gerade auseinander ziehen.


4. Schritt

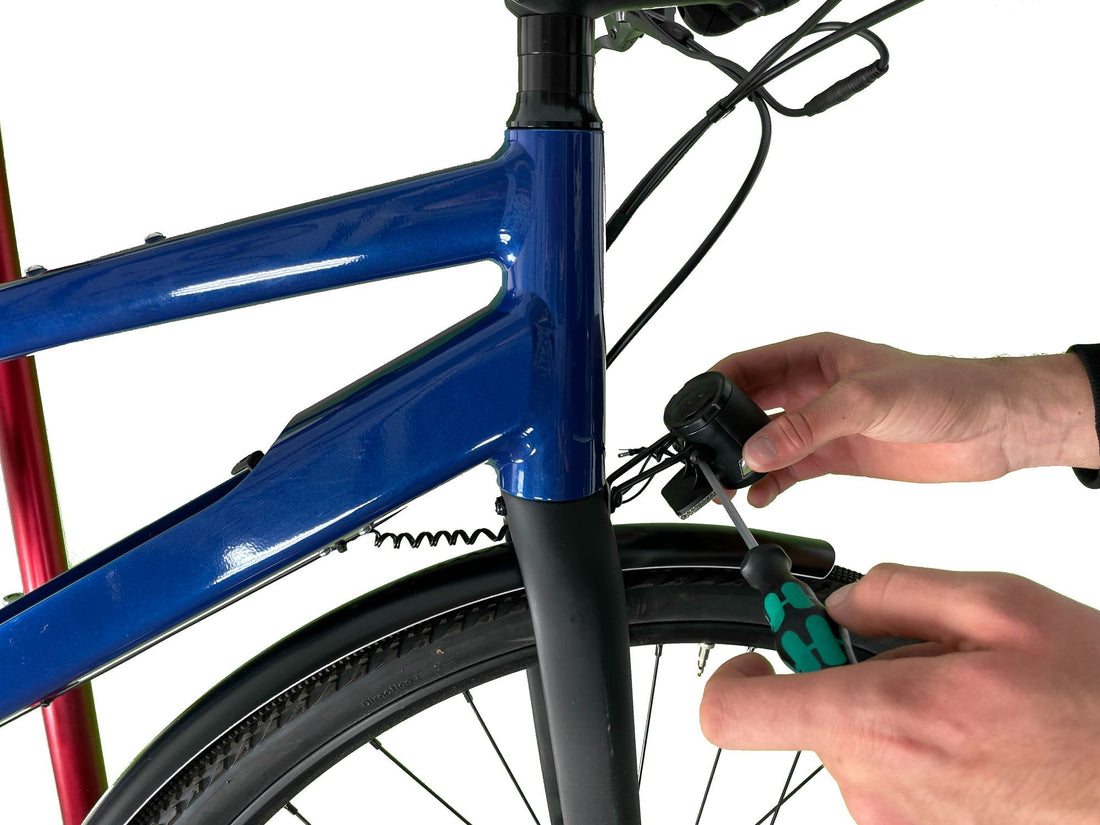

Die Schraube mit dem Innensechskant lösen und die Mutter gleichzeitig halten.


5. Schritt

Neue Lampe am Halter montieren. Die Schraube mit dem Innensechskant fest schrauben und mit dem Gabelschlüssel die Mutter gleichzeitig halten.


6. Schritt

Lichtkabel anstecken. Dazu die weiße Markierung auf dem Lichtkabel mit dem weißen der Lampe verbinden.

Lichtcheck: Das Licht zur Probe einmal einschalten und prüfen, ob das Licht leuchtet. Danach das System wieder ausschalten.

Sollte die Lampe nicht leuchten, die Kabelschuhe vertauschen und erneut prüfen, ob das Licht leuchtet?

Anschließend die Lichtkabel komplett ineinander stecken.


7. Schritt

Die Lichtkabel am Halter mit einem Kabelbinder fixieren.


8. Schritt

Die Lichtneigung einstellen.

Abschluss

Glückwunsch. Du hast es geschafft.
