R6 - Kurbeltausch
Zeitaufwand: 10 min
Schwierigkeitsgrad: Mittel
Benötigtes Werkzeug
- Pedalschlüssel
- Drehmomentschlüssel
- 4 mm Inbusschlüssel
- 8 mm Inbusschlüssel
Benötigte Ersatzteile
- Kurbel
Reparaturanleitung
Für den Austausch der Kurbel müssen die Pedale demontiert werden und nacheinander beide Kurbelarme abgeschraubt werden.
1. Schritt

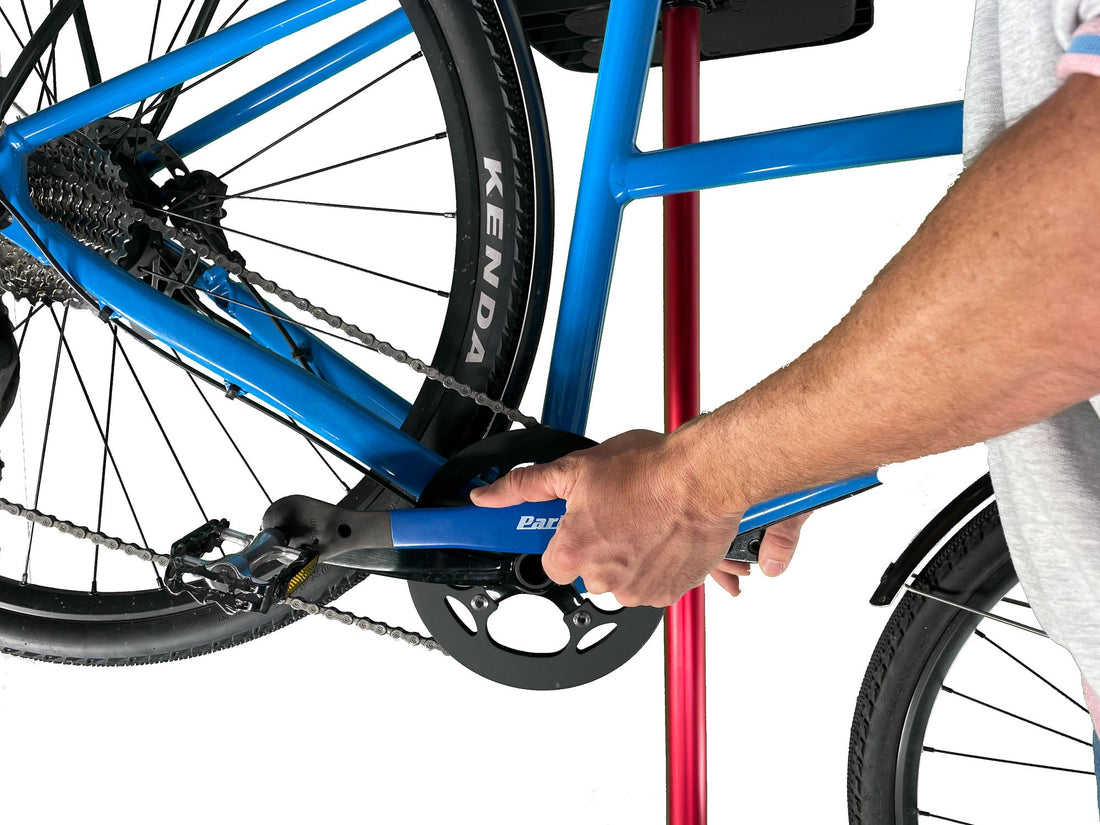

Pedale auf beiden Seiten abschrauben.
2. Schritt
Inbusschrauben (4 mm) an der Kurbel lösen.
3. Schritt

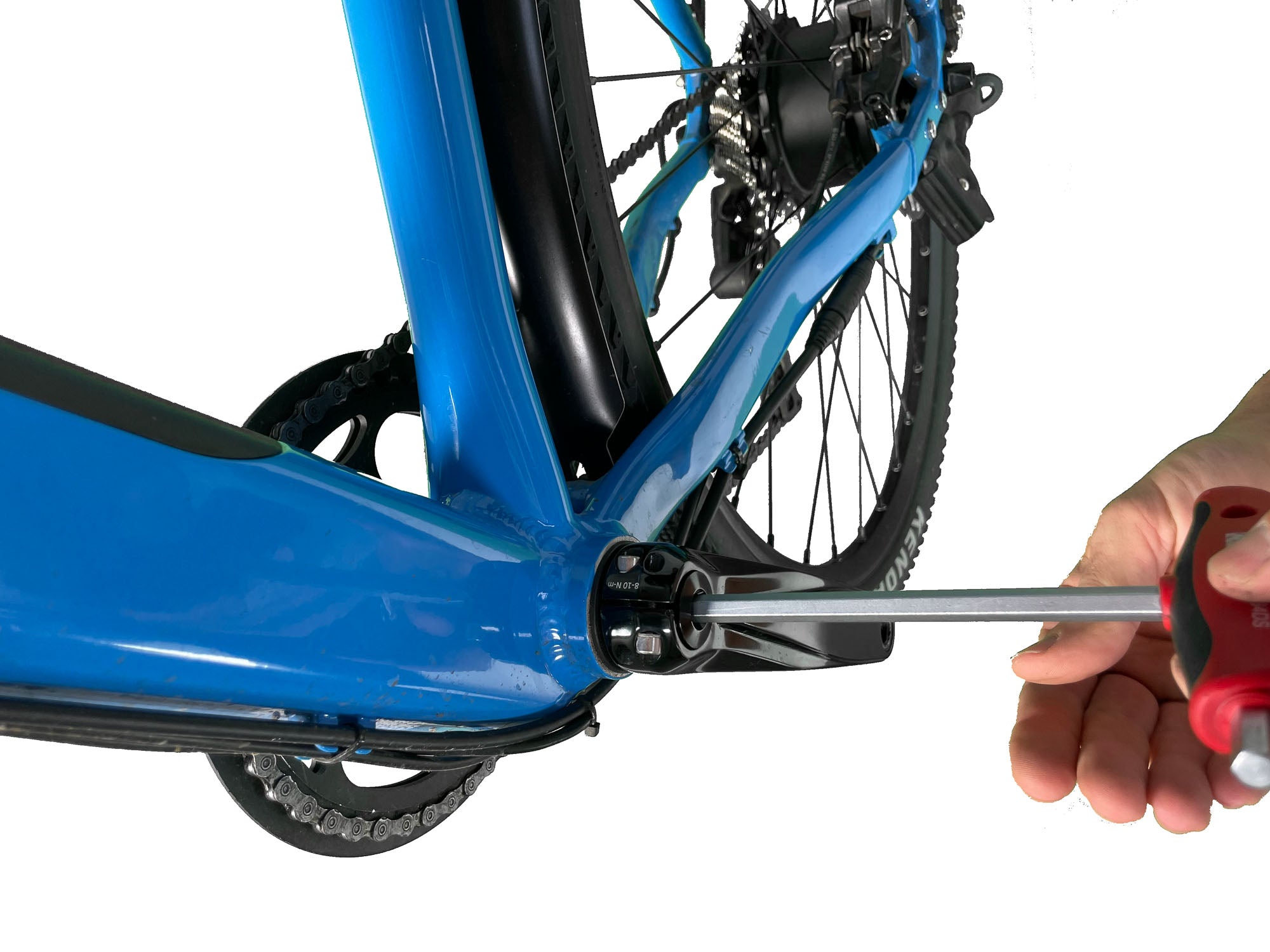

Zentralschraube der Kurbel demontieren.
4. Schritt
Den Kurbelarm abnehmen.
5. Schritt
Die Achse mit einem Gummihammer sanft herausschlagen und den Kurbelarm herausziehen.
Der Ausbau der Kurbel ist nun abgeschlossen.
6. Schritt
Jetzt die neue Kurbel einbauen.
Neue Kurbel einführen und einfetten
7. Schritt
Den linken Kurbelarm drauf stecken.
8. Schritt
Den linken Kurbelarm mit der zentralen Schraube handfest (2Nm) anschrauben.
9. Schritt
Die Kurbel mit 10 Nm mit Drehmomentschlüssel festschrauben.
- Zentralmutter nachziehen
- Pedale anschrauben
- Probefahrt machen
- Alle Schrauben nachziehen / auf Festen Sitz prüfen
10. Schritt
Zentralmutter nachziehen.
11. Schritt
Pedale auf beiden Seiten anschrauben.
12. Schritt
Probefahrt machen
Alle Schrauben nachziehen / auf festen Sitz prüfen.
Abschluss
Glückwunsch. Du hast es geschafft.
